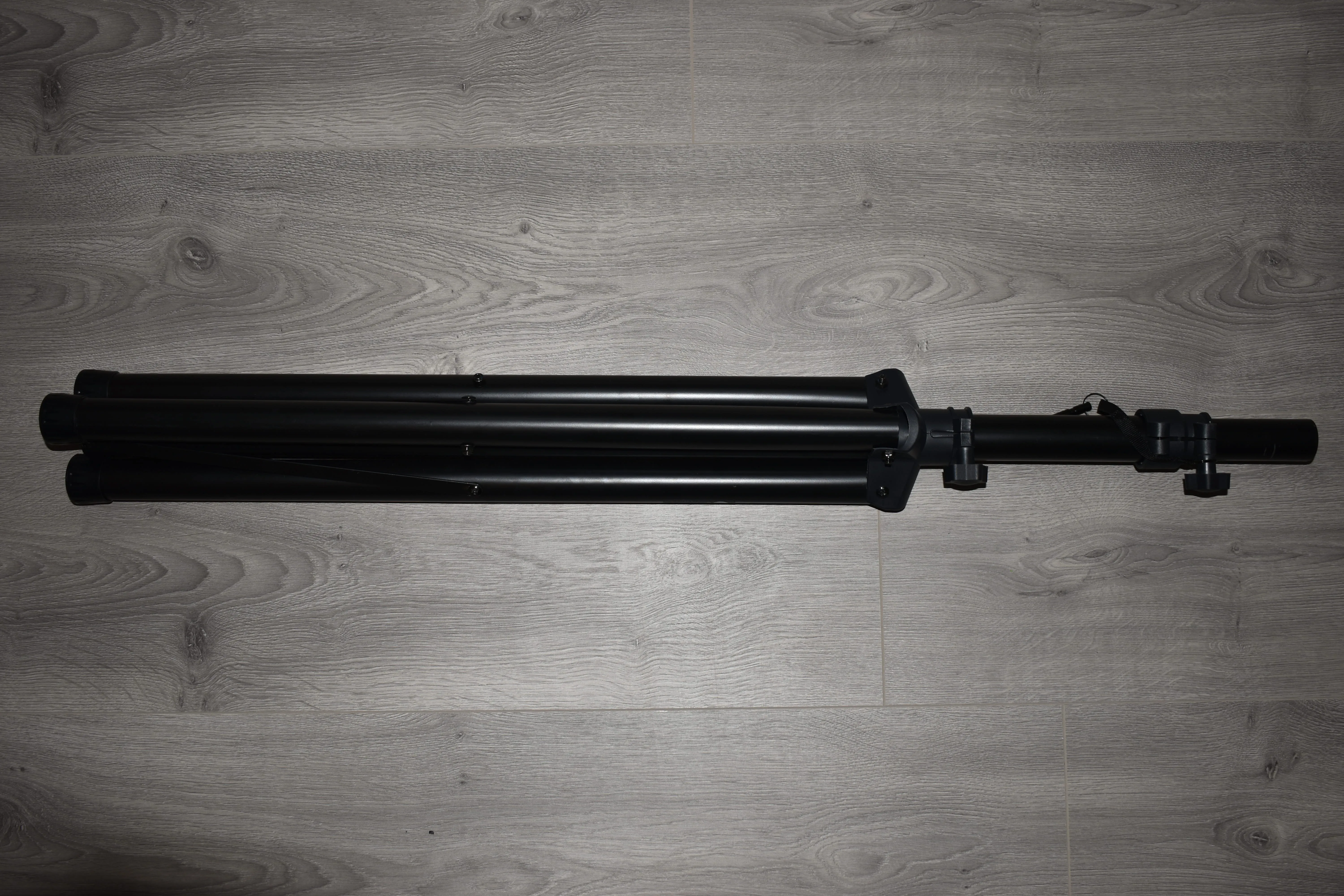

Auf dem Bild sehen Sie ein Stativ. Unsere Stative sind baugleich. Bitte lösen Sie im ersten Schritt die unterste Verschraubung, an der die drei Standfüße befestigt sind.

Ziehen Sie die drei Standfüße möglichst gleichmäßig auseinander. Wie auf dem Bild dargestellt, sollten die Querstreben waagerecht zum Boden stehen. Ziehen Sie anschließend die untere Verschraubung handfest an. Das Stativ sollte nun stabil und sicher auf dem Boden stehen.

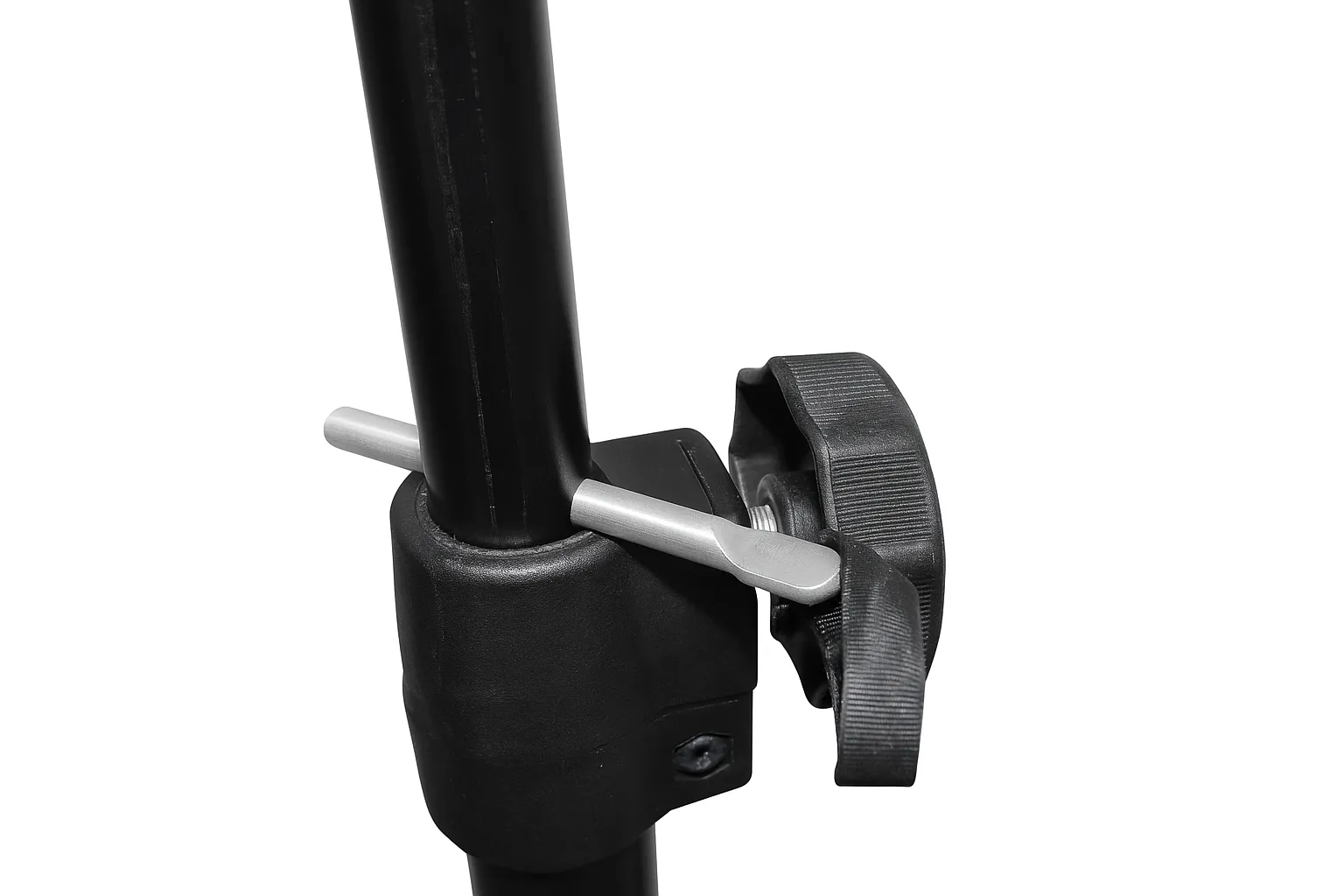

Lösen Sie nun die oberste Verschraubung und stellen Sie die gewünschte Höhe des Stativs ein. Achten Sie darauf, den Sicherungsbolzen in die dafür vorgesehene Bohrung einzusetzen, sodass der Bolzen auf beiden Seiten sichtbar ist. Wichtig: Der Bolzen sollte idealerweise auf dem Flansch des Stativs aufliegen, um einen sicheren Stand zu gewährleisten.

Wir würden uns sehr freuen, wenn Sie sich einen Moment Zeit nehmen und unsere Arbeit mit einer Bewertung unterstützen.

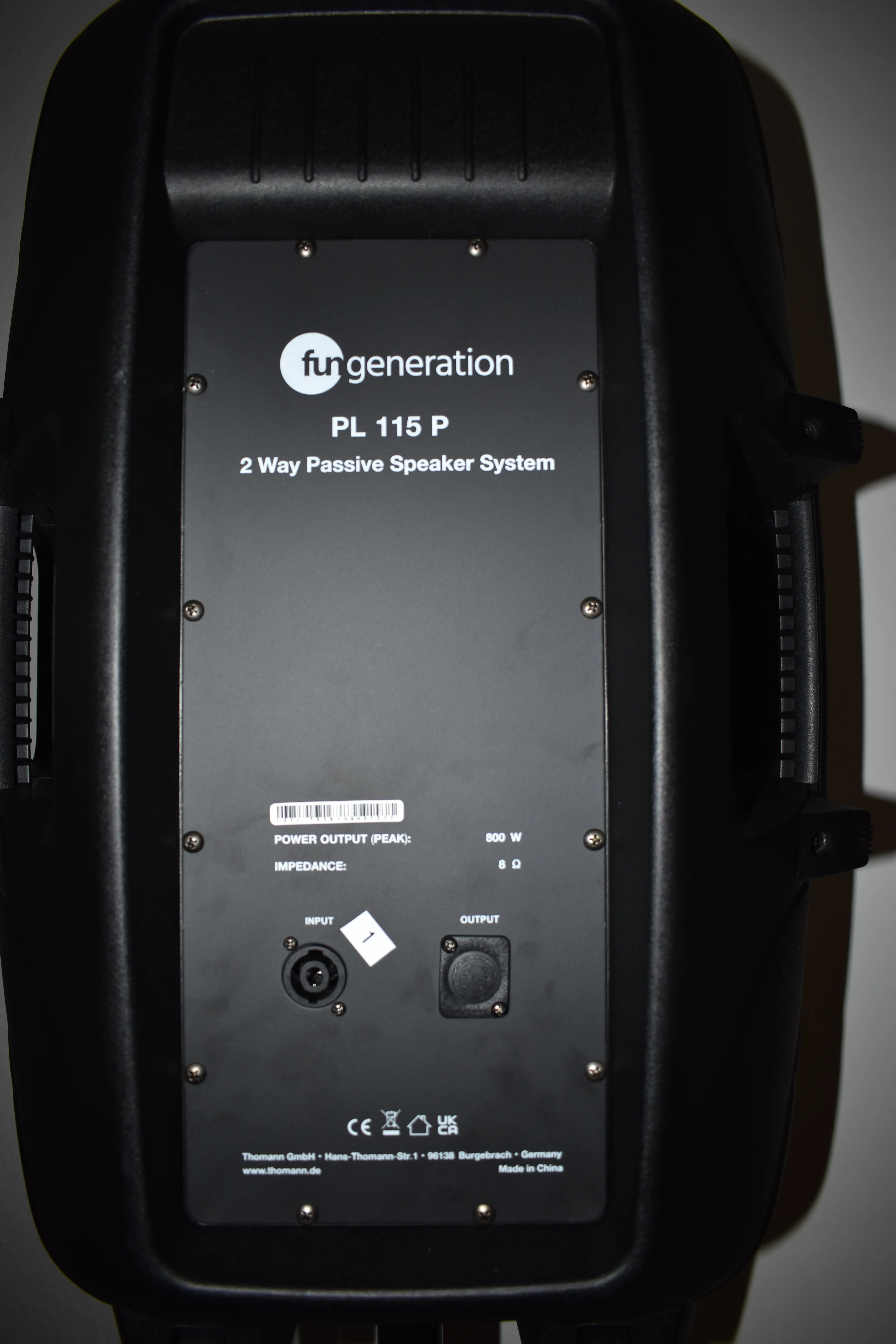

Wähle zunächst die auf dem Bild abgebildete Box aus und setze sie auf das Stativ. Achtung: Unter der Box befindet sich eine Schraube, mit der die Box am Stativ befestigt wird.

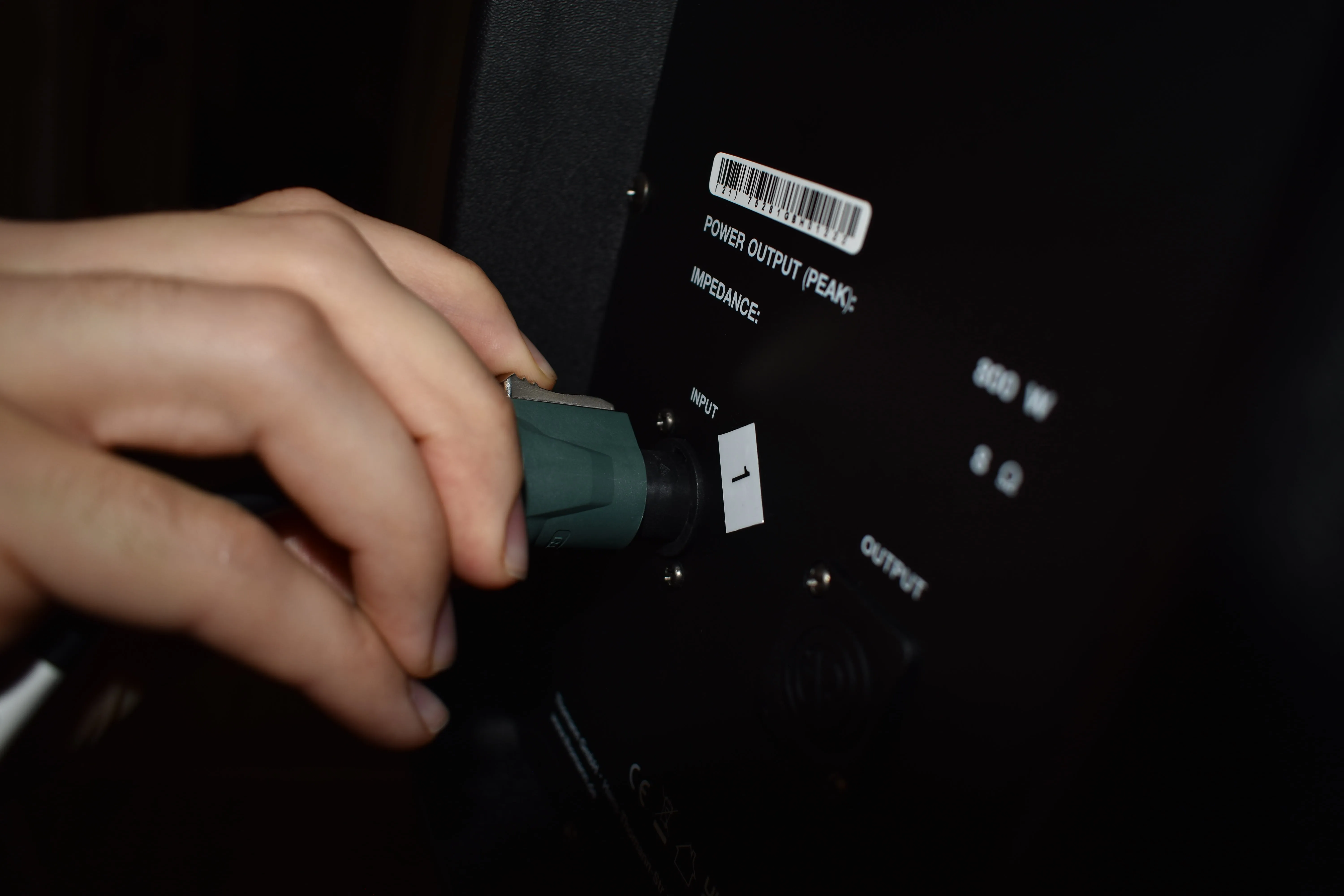

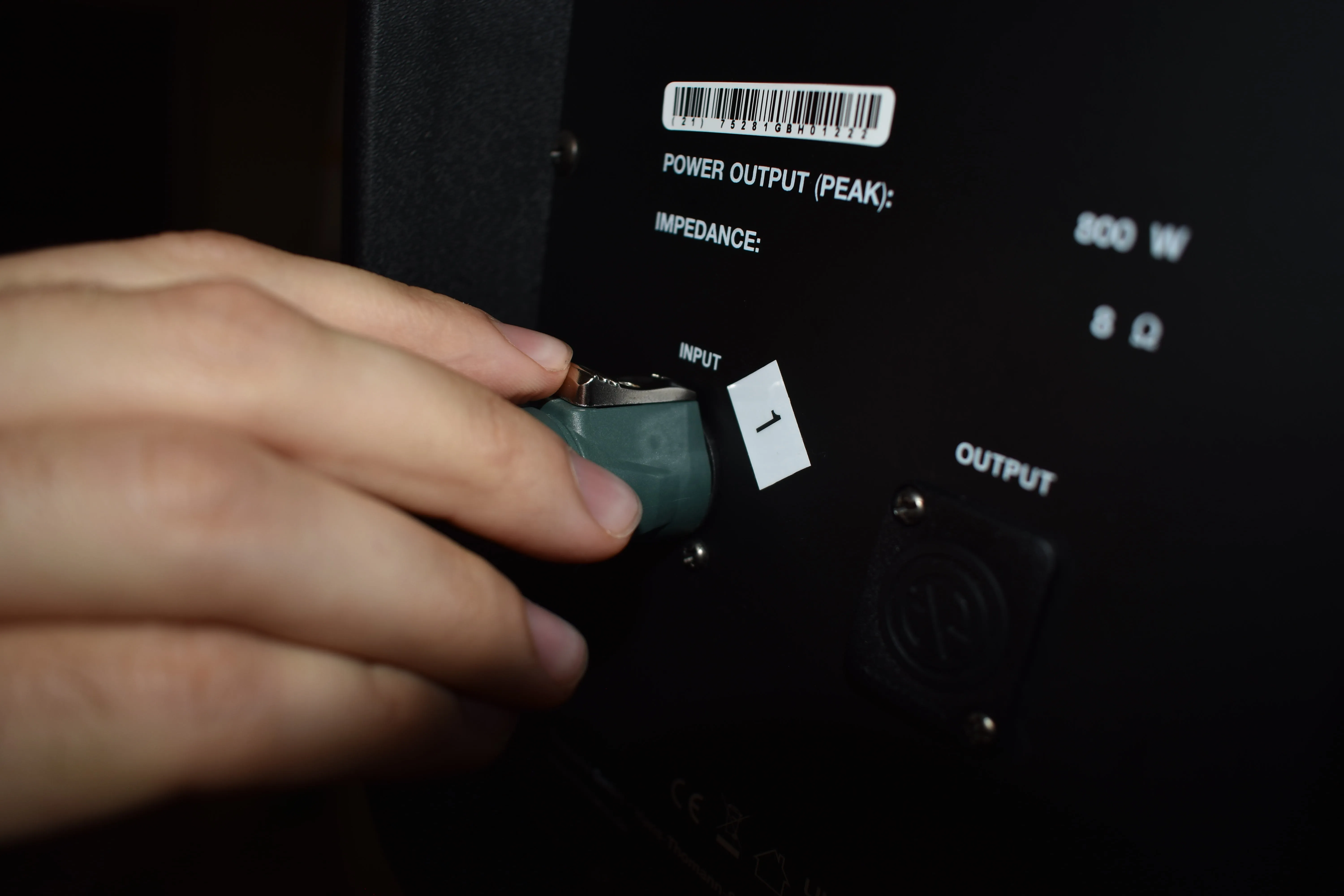

Verwenden Sie nun das Verbindungskabel mit den beiden grünen Steckern. Stecken Sie den Stecker mit der Nummer 1 in die Box. Achtung: Der Stecker muss beim Einstecken um ca. 30 Grad nach links gedreht werden.

Nachdem Sie den Stecker eingeführt haben, drehen Sie ihn nach rechts, bis er einrastet.

Wählen Sie nun die auf dem Bild abgebildete Box aus und befestigen Sie diese auf dem zweiten Stativ.

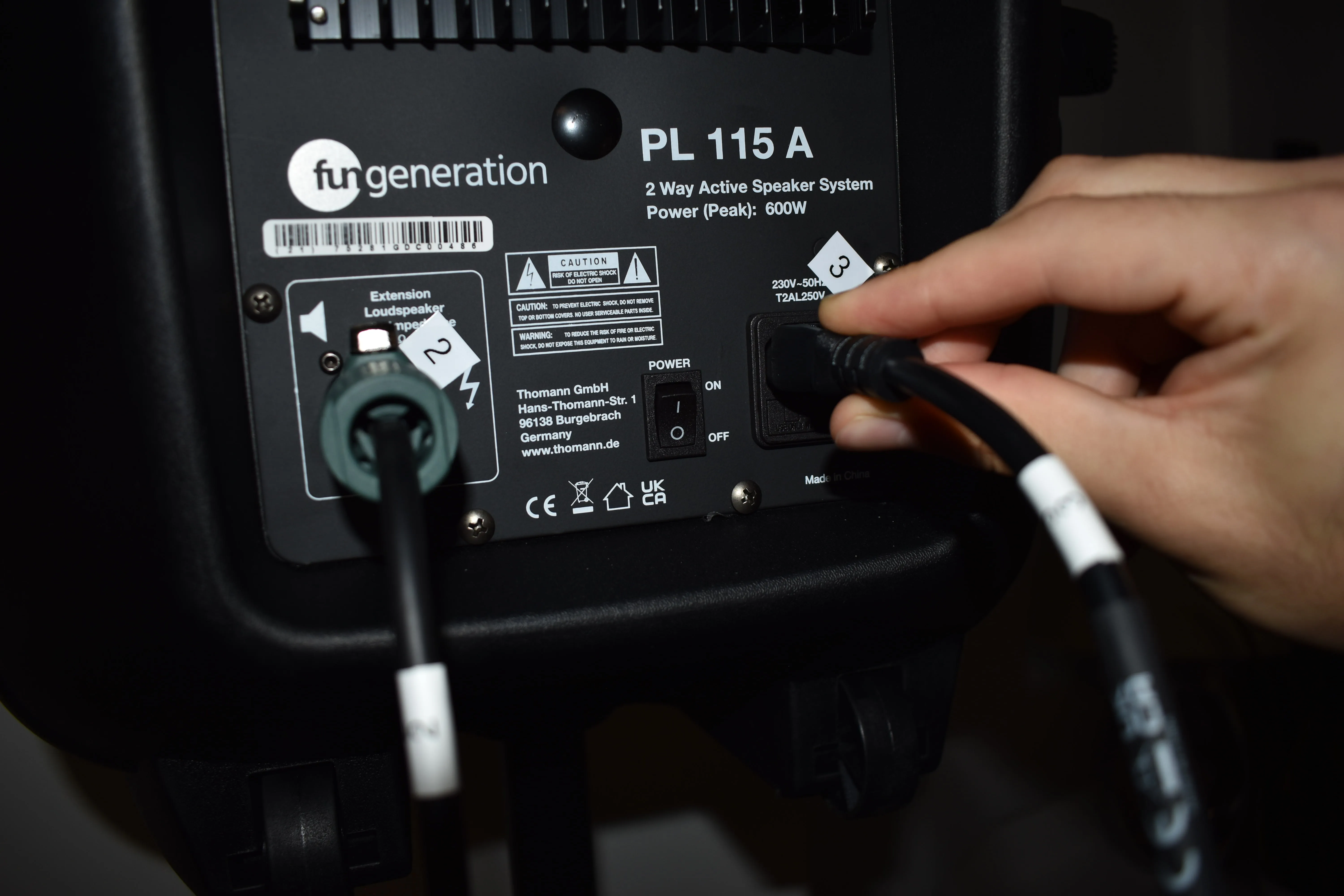

Schließen Sie das Kabel mit der Nummer 2 genauso an, wie in Schritt 2 und 3 beschrieben. Anschließend stecken Sie das Kaltgerätekabel mit der Nummer 3 in die Box. Verbinden Sie nun den Schuko-Stecker mit einer 230 V-Steckdose und schalten Sie die Anlage über den Power-Schalter ein. Hinweis: Das Kabel Nummer 2 ist identisch mit dem Kabel der ersten Box – es handelt sich lediglich um die Gegenseite des gleichen Verbindungskabels.

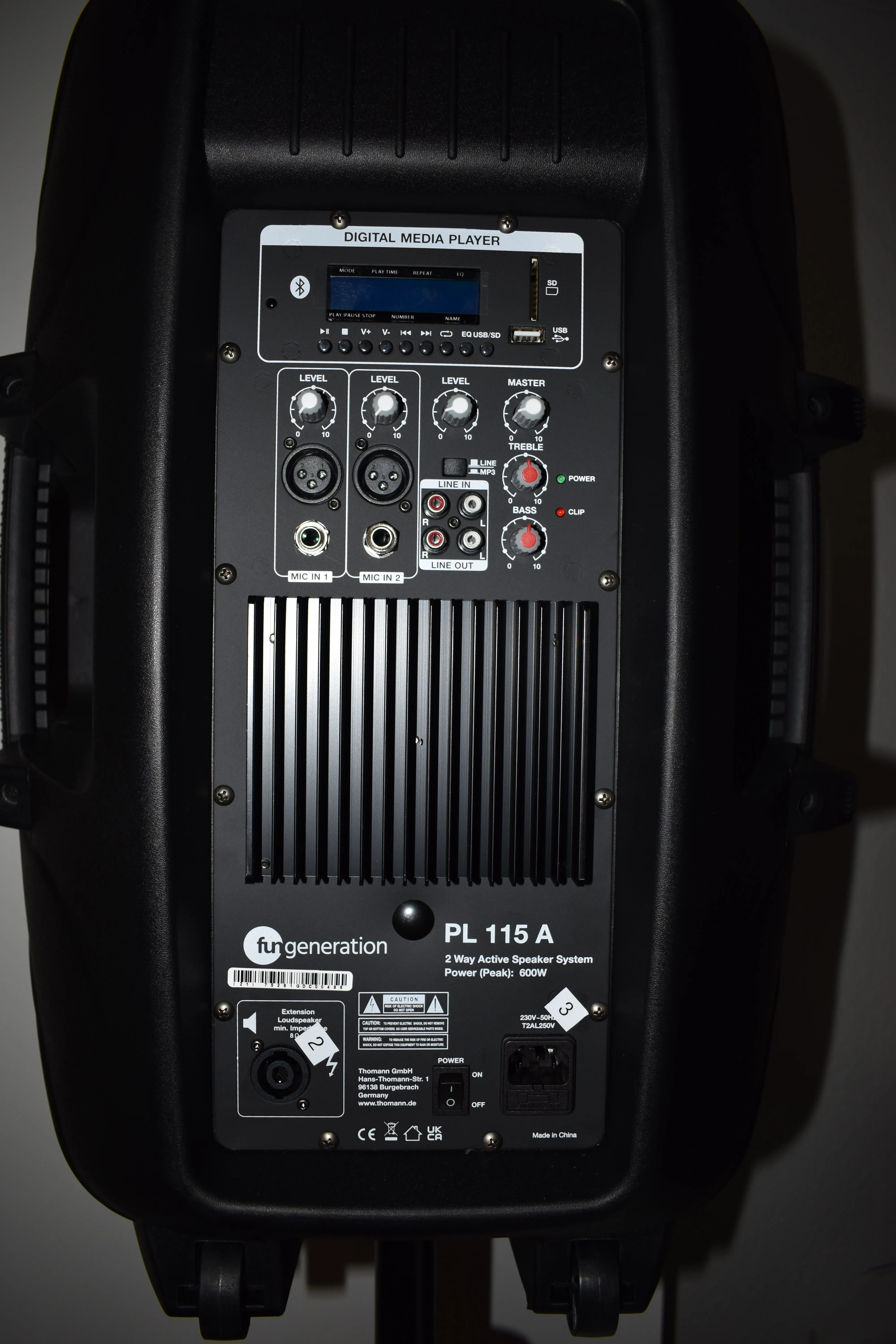

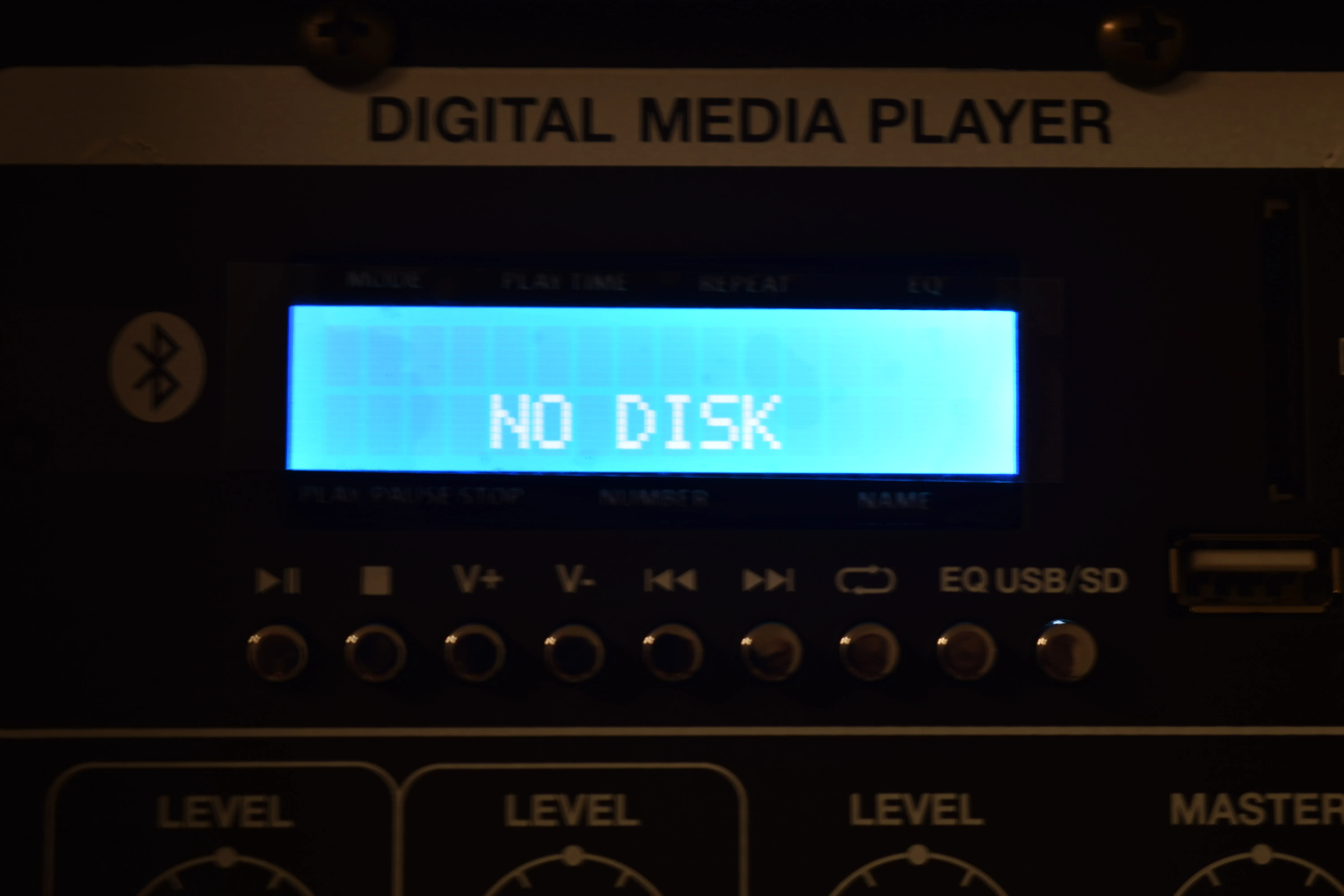

Auf dem Bild sehen Sie die Bedienanzeige der PA-Anlage. Um die Bluetooth-Funktion einzuschalten, drücken Sie bitte den rechten Knopf, bis auf der Anzeige „Bluetooth unconnected“ erscheint.

Wählen Sie in den Bluetooth-Einstellungen die Box PL115A aus.

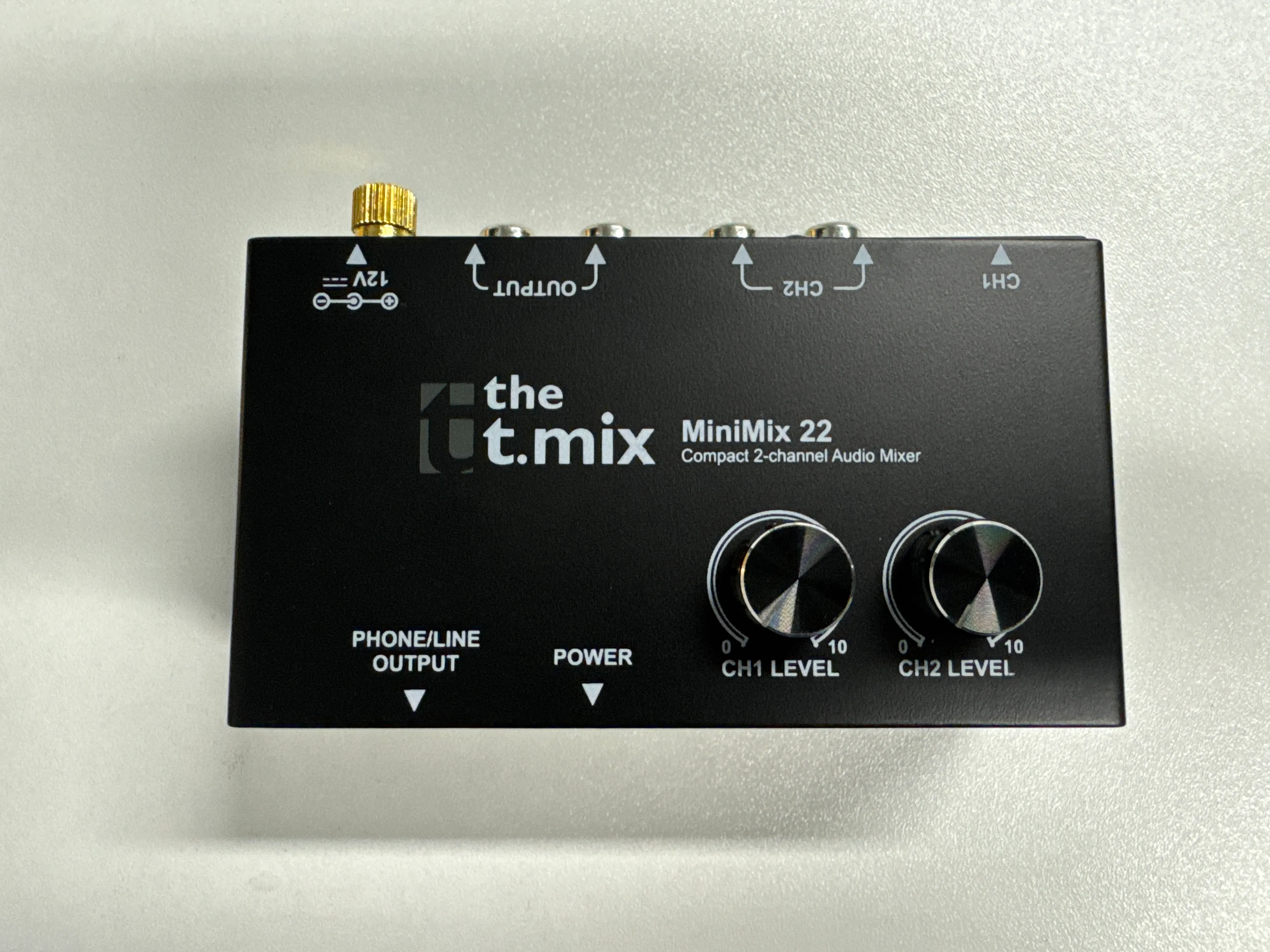

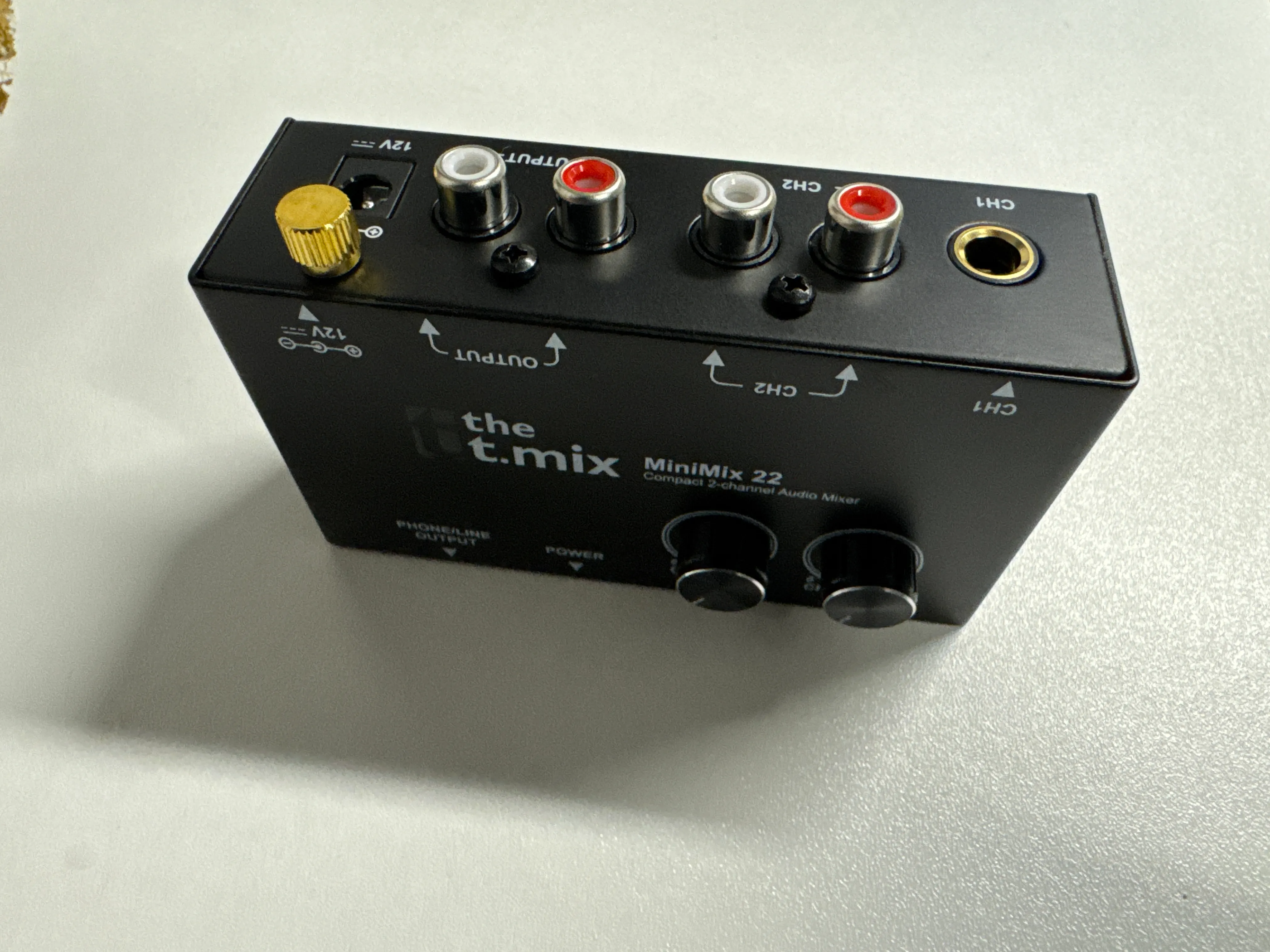

Wählen Sie nun das Mischpult (rechts im Bild) aus und stellen Sie es in der Nähe der Anlage auf. Das Mischpult verfügt über zwei Regler/Channels: Channel 1: später für das Mikrofon, um die Lautstärke einzustellen. Channel 2: für das Klinkenkabel von PC, Laptop oder Tablet.

Rechts im Bild sehen Sie das Mischpult. Mikrofon anschließen: Schließen Sie das Mikrofonkabel an die große Klinkenbuchse (links) am Mischpult an. Chinch-auf-Klinke-Kabel: Stecken Sie das Chinch-auf-Klinke-Kabel in die mittlere Buchse des Mischpults. Chinch-auf-Chinch-Kabel: Schließen Sie den Output-Ausgang des Mischpults mit einem Chinch-auf-Chinch-Kabel an. Das andere Ende des Kabels verbinden Sie mit dem Chinch-Eingang der PA-Box.

Rechts im Bild sehen Sie die PA-Box mit dem internen Mischer. Eingangslautstärke: Der zweite Drehknauf von links regelt die Eingangslautstärke des Mischpults oder des Bluetooth-Moduls. Quellenauswahl: Darunter befindet sich ein Knopf, über den Sie zwischen Mischpult und Bluetooth wechseln können. Gleichzeitiger Betrieb ist nicht möglich. Hauptlautstärke und Klangregelung: Ganz rechts befinden sich die Hauptlautstärke sowie die Bass-, Mitten- und Höhen-Regler. Bitte verändern Sie Bass, Mitten und Höhen möglichst wenig. Die Lautstärke können Sie nach Bedarf anpassen.

Wir würden uns sehr freuen, wenn Sie sich einen Moment Zeit nehmen und unsere Arbeit mit einer Bewertung unterstützen.

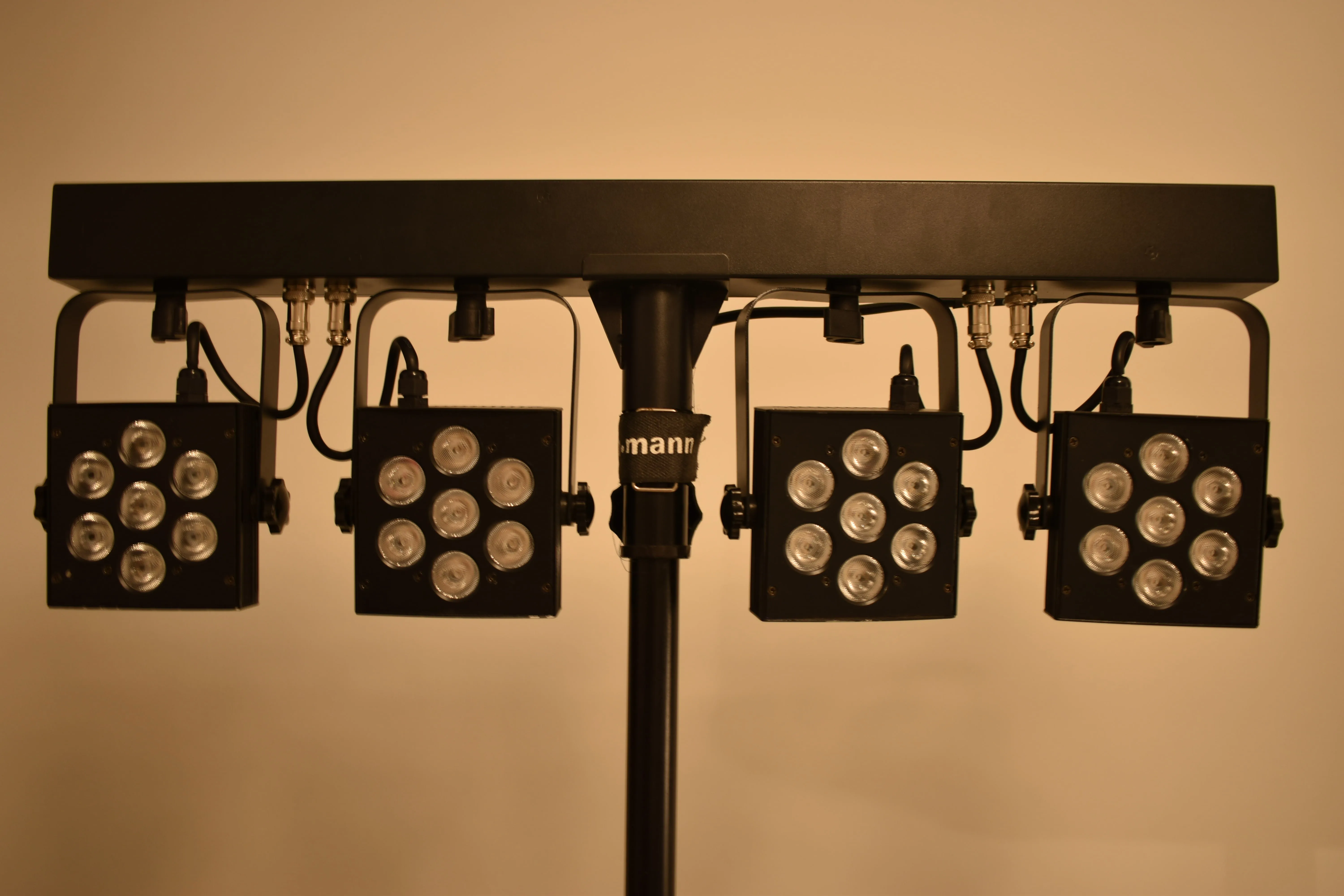

Setzen Sie die LED-Bar auf das Stativ und befestigen Sie sie mit der Klemmschraube.

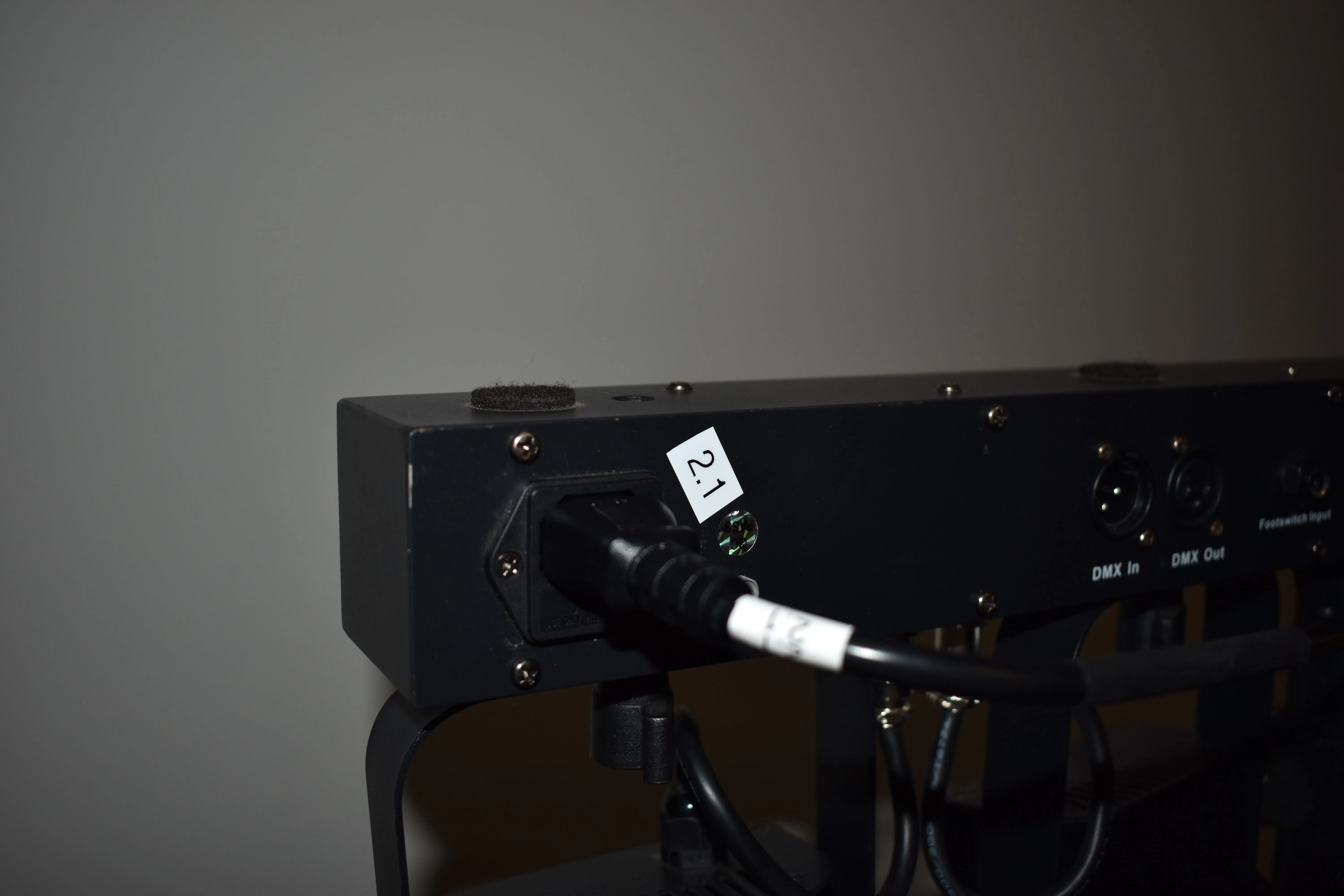

Verbinden Sie das Kaltgerätekabel mit der Buchse 2.1 (Anschluss 2.1). Den Schuko-Stecker stecken Sie erst später in die Steckdose.

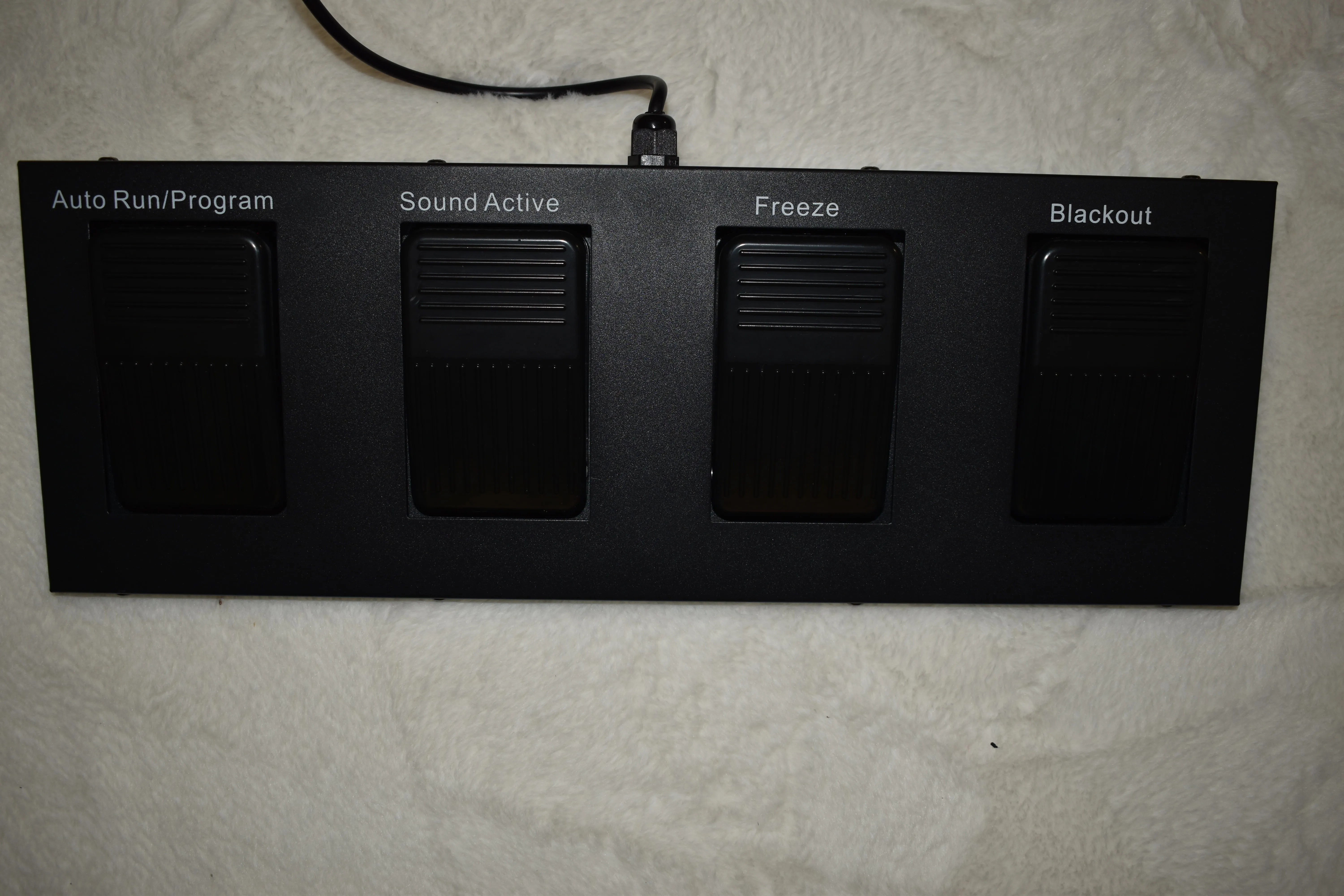

Stellen Sie den Fußschalter an einem gut erreichbaren Platz auf dem Boden auf. Mit dem Fußschalter können Sie die verschiedenen Lichtprogramme auswählen. Aktivieren Sie anschließend den Modus „Sound Active“, damit die Lichtshow durch die Musik gesteuert wird.

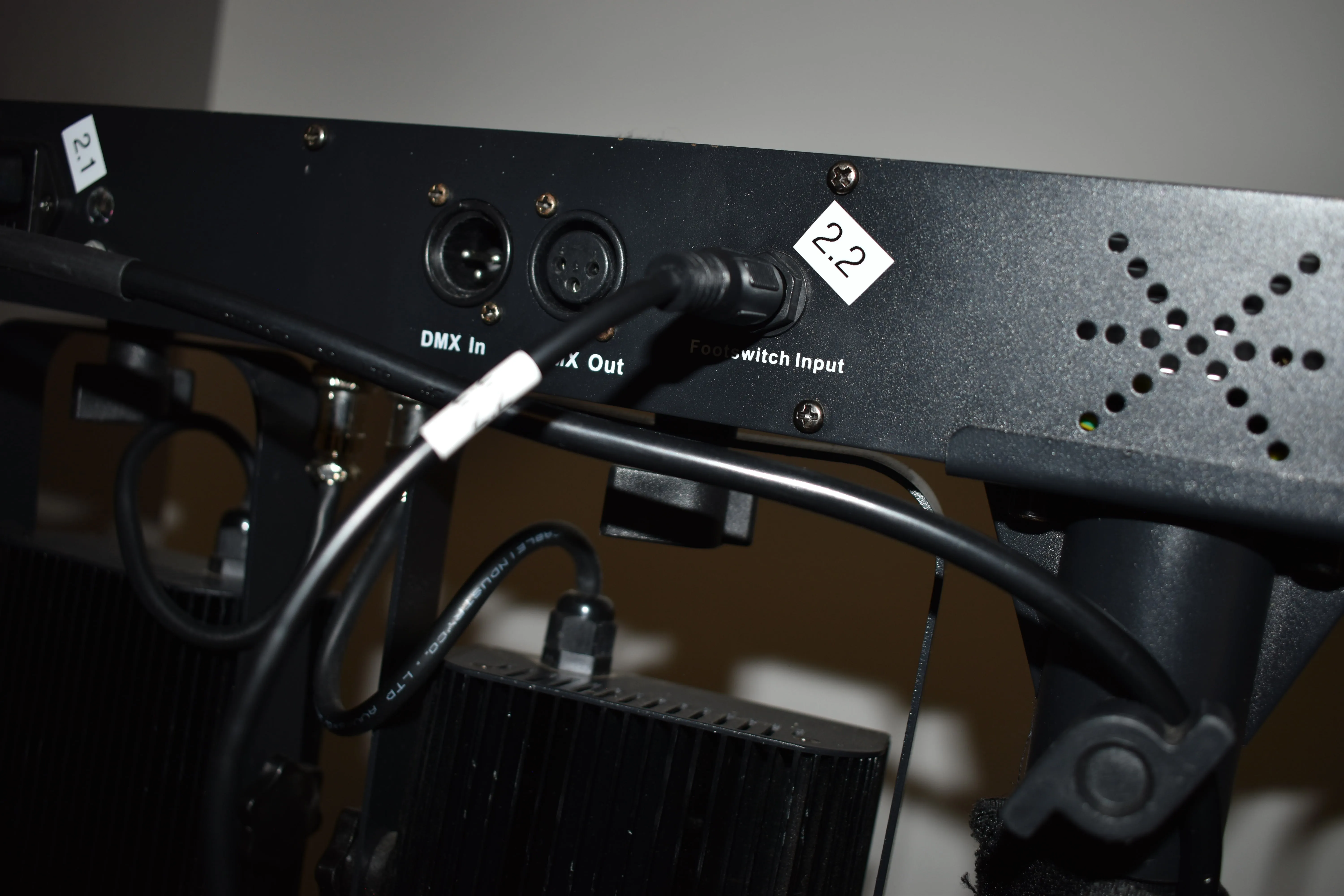

Verbinden Sie das Kabel des Fußschalters mit der Buchse „2.2“. Danach können Sie den Schuko-Stecker in die Steckdose stecken.
